製品概要

機器が温度や高度の変化に晒されると、外部環境と機器内部の間に圧力差が生じる可能性があります。この圧力差は機器内部のガスケットやシールの強度を低下させ、液体の浸入に対する耐性を損なう恐れがあります。

最新のスマートフォンや民生用電子機器の多くは、フレキシブルでタッチ感度が高く、内部方向にゆがむスクリーンを備えています。こうした民生用電子機器を扱う際に機器の内部と外部で急激な圧力変化や圧力差が生じ、スピーカーやレシーバーの音のひずみや音響性能の低下につながる恐れがあります。ゴア® プレッシャーベントは必要なレベルの防水・防じん機能を維持しながら、可能な範囲内で最適な通気量を提供します。

用途

機器内部の圧力差はガスケットやシールの強度低下、音のひずみの発生、音響性能の低下を引き起こす恐れがあります。ゴア® プレッシャーベントは迅速な圧力調整を可能にし、こうした圧力差を最小化します。

ゴアの広範なプレッシャーベント・ソリューションは液体や微粒子に対する保護機能を維持しながら、通気量の大幅な増加と、急激な圧力変化に対する携帯電子機器の保護を実現します。

製品一覧

ゴア® プレッシャーベント

ゴアのエンジニアリングチームは多数のプレッシャーベント材料を用意しており、用途に最適なベントの設計が可能です。

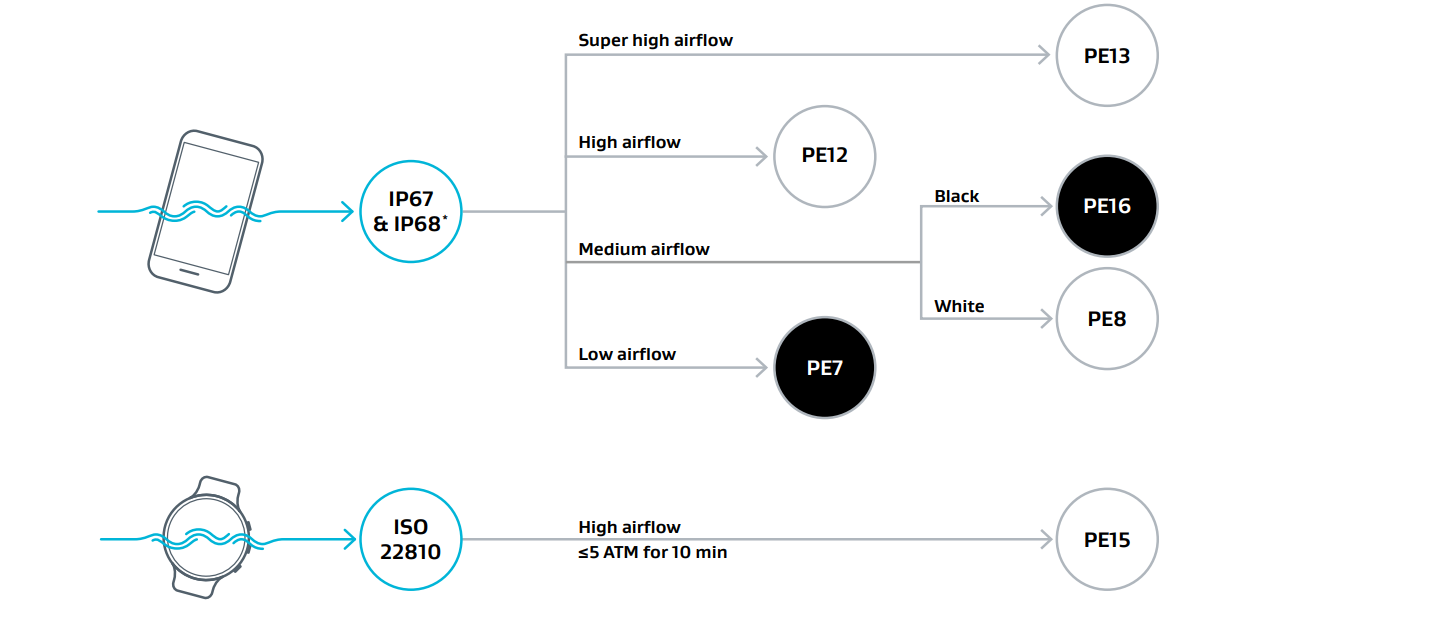

最適な製品を選ぶには?

製品選択

適切な設計条件の場合です。詳しくはゴアの担当者にお問い合わせください。
PE12とPE13はIP68(水深1.5mに30分間)に適合します。
通常、PE16とPE8はIP67に適合します。ある特定のカスタム条件にはIP68(水深1.5mに30分間)が適合します。
PE7はIP68(水深2mに1時間)に適合します。

2 ISO22810:2010(E) 試験方法 4.3.2 過圧に対する耐水性に準拠。

PEV_pressurevents_datasheet

データシート:GORE® プレッシャーベント

データシート, 1.91 MB,

用途

スマートフォン、双方向無線機、スキャナー

ウェアラブル端末

特性/性能

PE13

PE12

PE8

PE3

PE7

PE15

PE17

IP規格
(IEC 529、第2版)1

IP67, IP682

IP67, IP682

IP673

IP67, IP684

IP67, IP68

ISO規格(ISO 22810)10

該当
なし

該当
なし

該当
なし

該当
なし

水深50mに
10分間8

水深100mに
15分間9

標準通気量
(差圧=7 kPa)

19,000
ml/min/cm2

10,000
ml/min/cm2

3,300
ml/min/cm2

3,300
ml/min/cm2

290
ml/min/cm2

380
ml/min/cm2

290
ml/min/cm2

厚さ(参考値)5

0.24 mm

0.24 mm

0.27 mm

0.27 mm

0.34 mm

0.29 mm

0.42 mm

粘着材タイプ6

シリコーン/アクリル系

シリコーン/アクリル系

アクリル系

シリコーン

アクリル系

メンブレンのタイプ

ePTFE

メンブレン特性

撥油性

メンブレンの色

支持材

PET

PET 不織布

なし

PET

推奨取り付け方向

筐体の内側から貼り付け

筐体の内側または外側から貼り付け11

筐体の内側から貼り付け且つPET支持材への背圧が必要

粘着材の耐熱温度

-40 °C to 100 °C

RoHS7

最低要件に適合

1 機器の組み立て後のIP等級は筐体設計とベントのサイズによって異なります。
2 長時間浸漬試験条件:水深1.5 mに30分間
3 PE8とPE3はある特定のカスタム設計条件下でIP68(水深1.5mに30分間)に適合します。詳細についてはゴアの担当者にお問い合わせください。
4 長時間浸漬試験条件:水深2mに1時間。筐体の外部に取り付けた場合のみ、PE7はIP65とIP66にも適合します。
5 実際の厚さは不織布、ePTFE、粘着層の圧縮性によって異なります。
6 カスタム製品は様々なオプションを用意しています。
7 上記製品は、RoHS指令(2011/65/EU)に記載の最大濃度を超える規制物質を一切含んでいないと考えられます。
8 長時間浸漬試験条件:PET支持材への背圧により水深50mに10分間
9 長時間浸漬試験条件:PET支持材への背圧により水深100mに15分間
10 ISO22810:2010(E) 試験方法 4.3.2 過圧に対する耐水性に準拠します。
11 PE7は筐体の内部に取り付けることもでき、したがって防水性のある粘着剤が内部の環境に面しています。

ただしこれは、現時点におけるゴアの知見に基づく情報であり、ゴアの標準販売諸条件に定める以外の内容を表明、保証するものではありません。

設計時の注意事項

設計中の機器が今後どのような状況に遭遇するのかを予測するのは困難です。ゴアのエンジニアリング チームが最適なベントの選択をサポートします。

注意が必要となる要因の例:

  • 機器の寸法(機器の空気体積)
  • 機器の使用法
  • 機器の通気量要件
  • 目標の圧力調整時間
  • 最低/最高温度
  • ベント実装表面と必要な粘着材
  • 機器筐体内のスペース・サイズ、空洞の有無
織布の断面図
織布の断面図

標準製品

寸法 (mm)品番
内径外径PE13PE12PE8PE3PE7PE15PE17
1.64.2-------
2.05.0PE130205PE120205PE80205PE30205---
3.06.0PE130306PE120306PE80306PE30306PE70306--
5.09.4---PE30509---
5.510.2--PE80510-PE70510--
1.63.8-----PE151.63.8-
2.04.2-----PE152.04.2PE172.04.2



製品はカスタムサイズと標準サイズで提供され、設計自由度を向上します。これにより通気性能に妥協をせずに、ベントフィルターの個数低減と小型化が可能になります。

ゴアは特定用途要件に最適なソリューションの選択をサポートします。

取り付けと使用

OEM企業やメーカーとの直接協力により、ゴア® プレッシャーベントは手作業による取り付け、あるいは量産プロセスにおける一部の自動取り付け工程に容易に適用できます。以下の製品取り付け手順ビデオをご覧ください。

ゴアが選ばれる理由

これまで100億個を超えるゴア® ポータブルエレクトロニックベントがOEM各社に採用されています。それは、ペースが早く競争の激しい市場で、差別化された画期的な製品を開発するために、ゴアの製品とサービスが役立つことが認識されているからです。

スマホアイコン

製品性能と用途開発をリード

ゴアは、材料科学と音響技術の深い造詣をもとに、最適なベント・ソリューションを提供しています。製品使用時の厳しい環境条件や浸水などの様々な問題への対応と、音響性能とのバランスを実現します。

チェックマークアイコン

確かなパフォーマンス

用途に対して最適な製品を供給するためには、一つ一つのゴア製品が最高水準の品質、性能、信頼性を満たしている必要があります。使用される最終製品とその要件を包括的に理解することで、仕様通りの性能を発揮する製品を提供します。

砂時計アイコン

スピーディな開発

モバイルエレクトロニクス業界の新製品の開発と発売のサイクルは目まぐるしいものがあります。ゴアの強みは、開発過程におけるお客様からの要望に対する迅速な対応にあります設計・試作段階において、開発チームがスケジュール通りにプロジェクトを進められように、アプリケーションの要件の達成を支援します。

ピンアイコン

供給安定性

ゴアが多くの企業から指名される理由は、年間生産台数が1,000万台を超える機器のプロジェクトに素早く増産対応し、高品質な製品を納期通りに継続して供給してきた実績にあります。

素材アイコン

材料科学企業

ゴアは、業界に変革をもたらすことで人々の生活の向上に取り組む材料科学のグローバル企業です。ゴアが開発する細孔構造を持つ素材は、多様な市場や業界で使用されるベントなどの製品を設計するのに適した特性や性能を備えています。

世界アイコン

グローバルサポート

営業、アプリケーション技術、製造技術、研究の各チームが、世界中のお客様に迅速で手厚いサポート体制を提供しています。
