GORE® トライガード® ガスケット
ゴア® トライガード® ガスケットは樹脂フランジおよびグラス・樹脂ライニング フランジなどに使用可能な高性能低締付圧ガスケットです。
お問い合わせ
資料ダウンロード

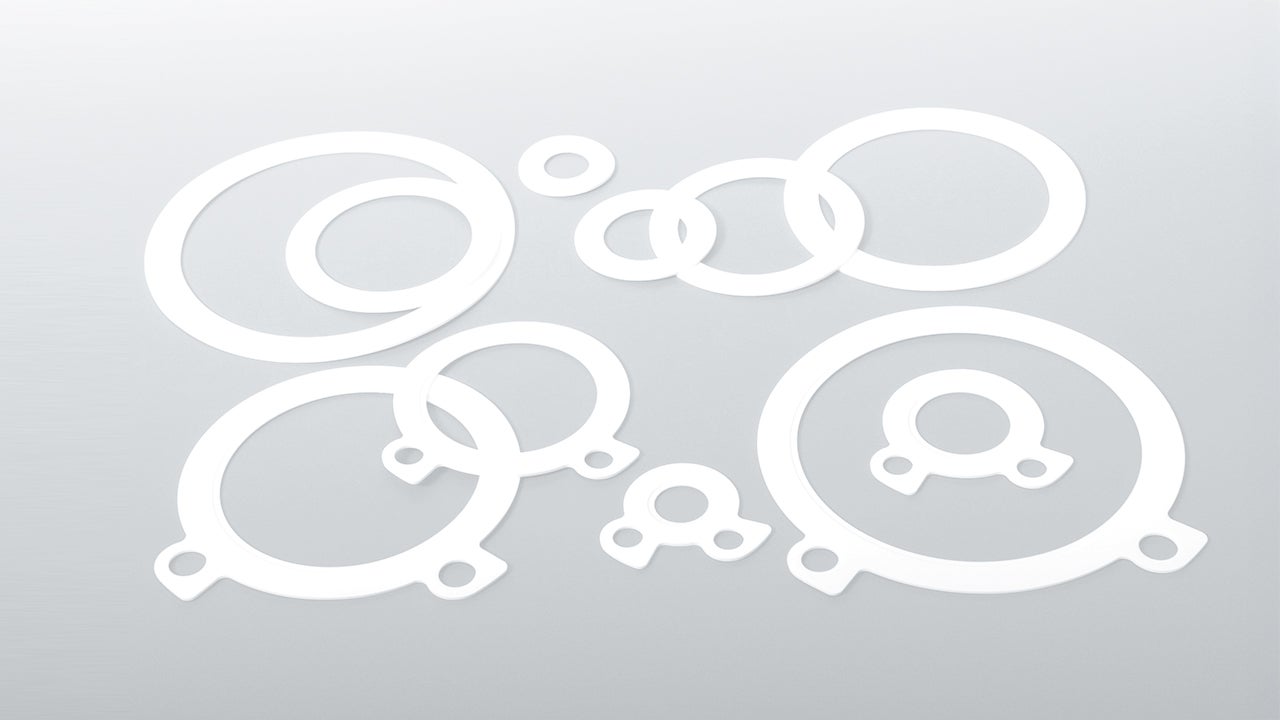

データシート：GORE® トライガード® ガスケット
データシート, 569.83 KB
ゴア® トライガード® ガスケットは、その特殊な構造により、低い締付圧力においても高いシール性を発揮する100%延伸ポリテトラフルオロエチレン（ePTFE）からなる高性能ガスケットです。特にグラス・樹脂ライニングなどの配管・機器フランジなど、十分な締付圧をかけられないアプリケーションでの使用に最適です。高いシール性を求められるプロセスラインを中心に採用実績が拡大しています。
製品概要
ゴア® トライガード® ガスケットは、その特殊な構造により、低い締付圧力においても高いシール性を発揮する100%延伸ポリテトラフルオロエチレン（ePTFE）からなる高性能ガスケットです。特にグラス・樹脂ライニングなどの配管・機器フランジなど、十分な締付圧をかけられないアプリケーションでの使用に最適です。高いシール性を求められるプロセスラインを中心に採用実績が拡大しています。
製品特長

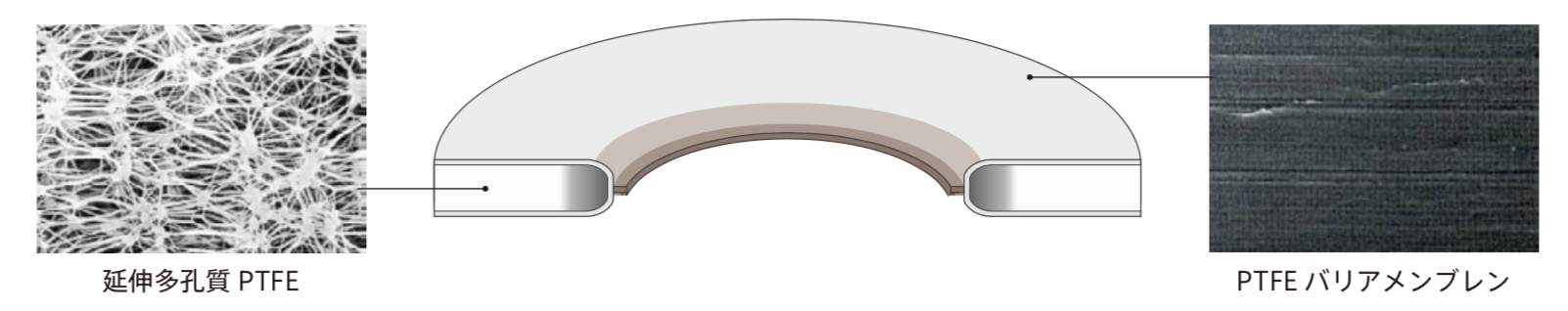

ゴア® トライガード® ガスケットは、圧縮率の高いePTFEの表層を薄いPTFEバリアメンブレンで覆った3層構造のガスケットです。その特殊な構造により、高い締付圧をかけられないグラスライニングフランジや樹脂フランジにおいても高いシール性を発揮します。 また100%PTFEで構成されるため、流体による使い分けは必要ありません。
ゴアの技術力
ゴアのシーラント製品の特長の多くは、素材である延伸ポリテトラフルオロエチレン（ePTFE）によるものです。ePTFEは、PTFEの高い耐薬品性と耐熱性に加え、延伸されることによる高い機械的強度と耐クリープ性、柔軟性を兼ね備えています。
PTFE由来の特性
- 化学的安定性
- 熱的安定性
上記に加えePTFEは以下のような特性があります
- 耐クリープ性
- 圧縮性
- 柔軟性
- 機械的強度
使用メリット
- 低締付圧シール性
グラスライニングフランジや樹脂フランジ等の高い締付圧を与えられないフランジでも高いシール性を発揮します。 - 優れた耐薬品性
酸、アルカリ、溶剤系など流体による使い分けが不要です。 - 優れた耐熱性と応力緩和特性
温度サイクルが発生する箇所でも、長期間安心して使用できます。
製品詳細
製作可能寸法 : JIS10K、JPI150lb
*ライニング専用寸法の打ち抜き加工品として300Aまで対応。
*上記サイズ以外をご要望の場合はお問い合わせください。
厚さ : 1.5mm、3mm、6mm
材質 : ePTFE（PTFE100%）
ガスケット定数 : m:2.4、y:10MPa
推奨最小締付圧 : 10MPa
圧縮率 : 55% (JIS R3453)
復元率 : 10% (JIS R3453)
使用可能範囲
- 耐薬品性：pH 0-14
- 温度範囲
使用可能範囲：-240℃~ 315℃
通常使用範囲：-60℃~ 230℃ - 圧力範囲
使用可能範囲：中真空～21MPa
通常使用範囲：中真空~ 3MPa
推奨アプリケーション
- プラスチックフランジ（塩ビフランジ、FRPフランジ、PPフランジ）
- ライニングフランジ（グラスライニングフランジ、フッ素樹脂ライニングフランジ、ゴムライニングフランジ）
- 金属フランジ
ゴア® トライガード® ガスケットは、様々なアプリケーションにて採用されています。また、運転条件や機器にあった適切なガスケット製品をご提案させていただくことも可能です。詳細はお問い合わせください。
GORE® ガスケット製品比較
ゴアのガスケットはすべて延伸ポリテトラフルオロエチレン(ePTFE)の特性を活かした、耐薬品性(*)・長期シール性に優れた高性能ガスケットです。
製品名 | 特性 | 使用可能温度範囲 | アプリケーション | データシート | |
|---|---|---|---|---|---|
| GORE® ハイパーシート® ガスケット | ・圧縮性 ・なじみ性 ・純粋性・非発塵性 ・加工性 | -269℃～315℃ | ・一般工業（石油、化学、製紙、鉄鋼など）の各種機器フランジ ・半導体やFPD製造工程、装置などの厳しいクリーン性が求められる分野 | PDFダウンロード |
 | GORE® SGM® ガスケット | ・応力緩和特性 ・適度な圧縮性 ・なじみ性 ・加工性 | -269℃～315℃ | ・鋼製配管、機器フランジ | PDFダウンロード |
 | GORE® トライガード® ガスケット | ・低締付圧力・高シール性 ・耐クリープ性 ・純粋性 ・一体化構造 | -240℃～315℃ | ・グラスライニングフランジ ・樹脂フランジ（材質：PVC、PVDF など） ・樹脂ライニングフランジ（材質：PFA、PTFE、PEなど） ・その他締付圧力のかけにくい箇所 | PDFダウンロード |
 | GORE® エンベロープガスケット-Style EZL® | ・ガスケット調整不要 ・圧縮性 ・耐熱性 ・一体化構造性 | -200℃～230℃ | ・グラスライニングフランジ ・マンホールフランジやボディーフランジ ・高い荷重がかけられないフランジ | PDFダウンロード |
 | GORE® ガスケットテープ シリーズ 500 | ・耐熱性 ・耐クリープ性 ・現場での形状対応（Form-in-Place) ・省保管スペース | -269℃～315℃ | ・大口径鋼製フランジ ・多管式熱交換器 | PDFダウンロード |
(*)溶融アルカリ金属、高温・高圧のフッ素ガス、重合性モノマー流体を除く、pH0～14の流体に耐性があります
ゴアの選べるガスケット
関連資料
データシート：GORE® トライガード® ガスケット
データシート, 569.83 KB
ゴア® トライガード® ガスケット 樹脂配管ケースヒストリー
ケーススタディー, 259.67 KB
ゴア® トライガード® ガスケット ケースヒストリー
ケーススタディー, 202.77 KB
ゴア® トライガード® ガスケット 圧縮応力－圧縮変形率／変形量
技術情報, 103.69 KB
本製品は、一般工業用途に限定してご使用ください。
食品、医薬品、化粧品、医療機器の製造、処理、または包装作業にはご利用いただけません。
